動態扭矩傳感器選型方案

文章出處：未知人氣：發表時間：2016-12-13 16:49:51
進口動態扭矩傳感器選型方案

根據某高?！哆M(jìn)口動態扭矩傳感器招標技術要求》，我們提供以下2個品牌3款傳感器，并根據需要組合成2種方案，供學校選擇。

一，三款進口動態扭矩傳感器

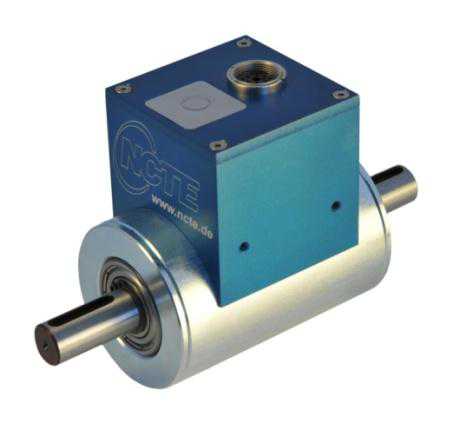

1），德國NCTE公司 S3000系列：
n 傳感器集成了扭矩和角度測量；
n 非接觸式測量，高穩定性；
n 即插即用便捷接口，無需額外調理電路；
n 工作溫度范圍-40℃~105℃；
n 防護等級 IP50，可選IP65；
n 輸出信號 0-10V電壓4-20mA 電流PWM脈沖信號，頻率信號可選。

【Datasheet傳感器主要技術指標，我們響應貴司的技術要求如下】
產品型號 S3000-50NM，S3000-100NM，S3000-250NM，
量程范圍 扭矩：正反雙向 50NM，100NM，250NM 最大轉速 8000RPM
過載保護 安全過載（滿量程）：正反雙向 150% RO.
漂移 正反雙向 <±0.2% FS.
重復性 正反雙向 <±0.05% FS.
綜合精度 正反雙向 <±0.2% FS.
扭矩信號輸出 電壓輸出 0~10V DC，零點輸出為5V ,實際輸出稍小，以出廠標定參數值為準
角度/速度
模塊輸出		 360TTL脈沖信號，0~5VDC電平
工作溫度 -40~+105℃（角度傳感器-20~+85℃）
頻率帶寬  2500 Hz-3dB
激勵電壓 12~28VDC 最大電流150mA
外殼材料/重量 鋁合金，合金軸
其它 詳細技術參數參考NCTE官方資料（具有同等法律效力）


2） 美國interface公司 T4系列：
n 傳感器集成了扭矩和角度測量；
n 非接觸式測量，高穩定性；
n 即插即用便捷接口，無需額外調理電路；
n 工作溫度范圍0℃~60℃；
n 輸出信號 0-±5VDC電壓.

【Datasheet傳感器主要技術指標，我們響應貴司的技術要求如下】
產品型號 T4-50NM，T4-100NM，T4-200NM
量程范圍 扭矩：正反雙向 50NM，100NM，200NM 最大轉速 12000RPM
過載保護 安全過載（滿量程）：正反雙向 150% RO.
漂移 正反雙向 <±0.05% FS.
重復性 正反雙向 <±0.05% FS.
綜合精度 正反雙向 <±0.2% FS.
扭矩信號輸出 0-±5VDC電壓
角度/速度
模塊輸出		 360TTL脈沖信號，0~5VDC電平
工作溫度 0~+65℃
頻率帶寬  3000 Hz-3dB
激勵電壓 12~28VDC 最大電流150mA
外殼材料/重量 鋁合金，合金軸
其它 詳細技術參數參考interface官方資料（具有同等法律效力）


3） 美國interface公司 T11高轉速系列：

n 傳感器集成了扭矩和角度測量；
n 非接觸式測量，高穩定性；
n 即插即用便捷接口，無需額外調理電路；
n 工作溫度范圍0℃~60℃；
n 輸出信號 0-±5VDC電壓.     【Datasheet傳感器主要技術指標，我們響應貴司的技術要求如下】
產品型號 T11-5NM，T11-10NM
量程范圍 扭矩：正反雙向 50NM，100NM，200NM 最大轉速 12000RPM
過載保護 安全過載（滿量程）：正反雙向 150% RO.
漂移 正反雙向 <±0.05% FS.
重復性 正反雙向 <±0.05% FS.
綜合精度 正反雙向 <±0.1% FS.
扭矩信號輸出 0-±5VDC電壓
角度/速度
模塊輸出		 360TTL脈沖信號，0~5VDC電平
工作溫度 0~+65℃
頻率帶寬  3000 Hz-3dB
激勵電壓 12~28VDC 最大電流150mA
外殼材料/重量 鋁合金，合金軸
其它 詳細技術參數參考interface官方資料（具有同等法律效力）


動態扭矩傳感器精度在0.5~0.2%均為正常精度范圍，精度高于0.1%以上基本上屬于超高精度的動態扭矩傳感器；
轉速超過8000~10000RPM 基本上都屬于高轉速;
以上在整個選型過程可以作為參考!
